[CS231n] Lecture 5 | Convolutional Neural Networks

CS231n 강의 홈페이지: https://cs231n.stanford.edu/

CS231n Spring 2017 유튜브 강의 영상: https://www.youtube.com/watch?v=vT1JzLTH4G4&list=PLC1qU-LWwrF64f4QKQT-Vg5Wr4qEE1Zxk

강의 슬라이드 & 한글 자막: https://github.com/visionNoob/CS231N_17_KOR_SUB



Recap of Neural Networks

• 신경망의 구조
  • 선형 함수(행렬곱)와 비선형 함수(활성 함수)를 쌓아 신경망을 구성
  • 이 구조는 신경망이 복잡한 패턴을 학습하고 인식할 수 있게 함
• 문제 해결 능력
  • 신경망은 다양한 입력 데이터(자동차 이미지)를 분석하고 분류하는 데 유용
  • 중간 단계의 템플릿을 학습함으로써, 신경망은 특정 특성을 인식하고 이를 기반으로 최종 결정을 내림

---

History of CNN

• 역사적 발전
  • Yann LeCun (1998)
    • 신경망을 학습시키기 위해 Backpropagation과 gradient-based learning을 적용
    • 문서 인식과 우편번호 숫자 인식에 효과적이었으나 신경망을 더 크게 만들 수는 없었음
  • AlexNet (2012)
    • 현대 CNN의 선구자
    • Yann LeCun의 CNN과 구조적으로 비슷하지만 더 크고 깊으며, 대규모 데이터셋인 ImageNet과 GPU의 성능을 활용
• 응용 분야
  • 이미지 검색과 분류
  • 객체 탐지(Detection): 영상 내에서 객체를 찾아내고 네모 박스를 정확하게 그림
  • 세그멘테이션(Segmentation): 픽셀 단위로 객체를 분류하여 나무나 사람 등의 경계를 구분
  • 자율주행 자동차: GPU를 활용하여 효과적으로 훈련되고 실행되며, 임베디드 시스템에서도 동작할 수 있음
  • 얼굴 인식: 얼굴 이미지를 입력으로 받아 사람을 식별
  • 비디오 처리: 단일 이미지뿐만 아니라 시간적 정보를 활용하여 비디오를 분석
  • 포즈 인식: 관절들을 인식해 다양한 사람의 포즈를 잡아냄
  • 게임: 강화학습을 통해 Atari 게임을 하거나 바둑을 두는 데 사용
  • 의료 영상 분석: 의료 이미지를 해석하고 진단하는 데 사용
  • 이미지 캡셔닝(Image Captioning): 이미지를 설명하는 문장 생성
  • 예술 창작: Deep Dream, Style Transfer 등

---

FC Layer vs. CNN

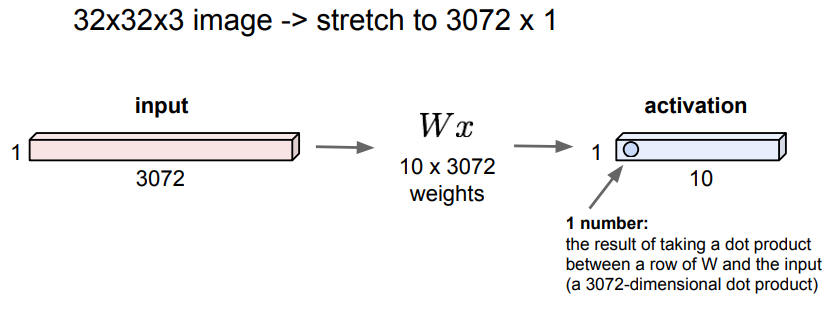

• FC Layer





  • 벡터 연산을 통해 입력 데이터를 처리
  • 과정
    • 예를 들어, 32x32x3 크기의 이미지를 입력으로 받는 경우 이를 3072차원의 벡터로 펼침
    • 3072x10 크기의 가중치 행렬 W와 곱함
    • (1x3072) (3072x10) = (1x10) 이므로 10개의 출력값을 얻게 됨
• CNN





  • CNN는 입력 이미지의 공간적 특성을 반영
  • 과정
    • FC Layer와 달리 이미지를 벡터로 변환하지 않고, 원래의 이미지 구조를 유지
    • 특정 크기의 필터가 이미지를 슬라이딩하며 공간적으로 내적을 수행 (그림에서는 5x5x3 필터)

---

Convolutional Neural Networks

• How CNN Filters Work





  • 필터의 구조
    • 필터는 입력 데이터의 깊이(Depth)와 일치함 (무조건 필터 깊이 = 입력 데이터 깊이)
    • 예를 들어, 입력 이미지가 32x32x3 크기라면 5x5 필터의 경우는 5x5x3 크기를 가짐
  • 내적 연산
    • 필터는 이미지의 특정 부분에 겹쳐 놓고, 각 원소와 대응하는 이미지의 픽셀 값을 곱하여 내적을 수행
    • 예를 들어, 5x5x3 필터라면 75개의 곱셈 연산이 이루어지며, 여기에는 bias term도 포함됨
    • \( W^{T}x + b \)를 계산. 실제로 내적은 전부 펼쳐서 진행됨
• Convolving (Sliding)





  • 필터는 이미지의 좌상단부터 시작하여 오른쪽과 아래로 몇 칸씩 이동하며 연산을 수행
  • 각 위치에서의 연산 결과는 출력 activation map에 저장됨
  • 출력된 activation map의 크기는 필터의 크기와 슬라이딩 방식에 따라 결정됨
• Multiple Filters





  • CNN에서는 다양한 특징을 추출하기 위한 여러 개의 필터를 사용
  • 필터 한 개가 activation map 한 개를 만들고 각 필터는 서로 다른 특징을 추출
• Structures of CNN





  • 여러 개의 Convolutional Layer를 쌓아 올림
  • 각 레이어 사이에는 활성 함수(예: ReLU)와 때로는 pooling layer도 포함
  • 각 레이어의 출력 → 다음 레이어의 입력

---

Hierarchical feature learning



• Low-level Features
  • 초기 레이어의 필터들은 edge와 같은 단순한 저수준 특징을 학습
• Mid-level Features
  • 중간 레이어의 필터들은 corner나 blobs와 같은 중간 수준의 특징을 학습
• High-level Features
  • 후반 레이어의 필터들은 객체와 유사한 고수준 특징을 학습
• Activation map 시각화





  • 5x5 필터 32개에 대한 이미지(자동차의 한 부분)의 conv & activation 결과를 시각화
  • 이미지의 어느 부분에서 필터가 크게 반응하는지를 확인할 수 있음

---

Spatial Dimensions

• 입력 이미지의 크기가 \( W_{1} \times H_{1} \times D_{1} \)라고 가정
• 필요한 하이퍼파라미터
  • 필터의 개수 \( K \)
  • 필터의 크기 \( F \)
  • stride \( S \)
  • zero-padding 정도 \( P \)
• 출력 이미지 \( W_{2} \times H_{2} \times D_{2} \)는 다음과 같음
  • \( W_{2} = \frac{W_{1} - F + 2P}{S} + 1 \)
  • \( H_{2} = \frac{H_{1} - F + 2P}{S} + 1 \)
  • 일반적인 경우에 \( W_{1} = H_{1} \)이므로 \( W_{2} = H_{2} \)
  • \( D_{2} = K \) (출력 깊이 = 필터 개수 = Activation map 개수)
• 총 파라미터 개수
  • \( (F * F * D_{1}) * K + K = (F * F * D_{1} + 1) * K \)
  • 필터 개수만큼 bias 추가
• 예시
  • 패딩 적용 X





    • 3x3 filter with stride 2 → (7 - 3)/2 + 1 = 3
    • 3x3 filter with stride 3 → (7 - 3)/3 + 1 = 2.333... = 2

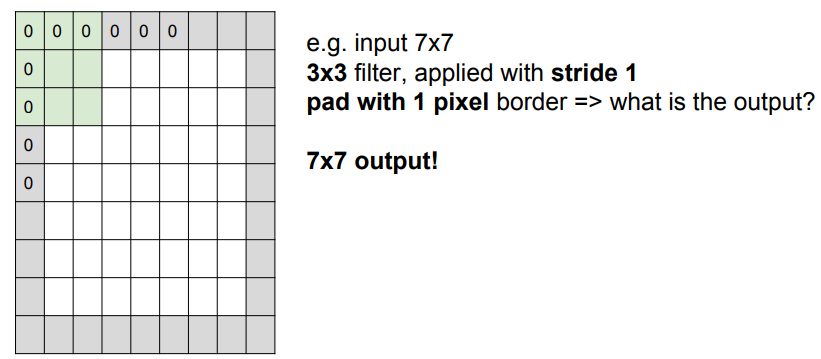

  • 패딩 적용



  • 3x3 filter with stride 1 → (7 - 3 + 2)/1 + 1 = 7
  • 1 pixel zero-padding을 적용하고 stride를 1로 설정하면 입력 이미지의 크기가 보존됨
• 예제



---

Common to zero-padding

• stride와 필터 크기에 따라 zero-padding은 주로 입력 이미지의 크기를 보존하기 위해 사용됨 (그렇지 않으면 레이어를 지날 수록 지속적으로 크기가 작아짐)
• stride가 1이라고 가정했을 때 입력 이미지의 크기를 보존하기 위한 zero-padding의 양
  • F = 3 → zero pad with 1
  • F = 5 → zero pad with 2
  • F = 7 → zero pad with 3

---

The brain / neuron view of CONV Layer

• filter = 각 뉴런에 대한 receptive field로 해석할 수 있음
• 32x32x3 입력에 5x5 필터 5개를 적용하면 출력 크기는 28x28x5
• 이때 그림처럼 depth 단위의 5개 출력 결과는 필터(수용체) 5개가 각각 적용된 결과이므로 같은 지역일지라도 다른 효과를 가짐

---

Pooling Layer

• Basics
  • conv layer와 마찬가지로 filter와 stride로 구성됨
  • 일반적으로 출력의 크기를 줄이기 위한 downsampling 목적으로 사용
  • depth에는 적용되지 않음 (depth 크기 유지)
  • 학습되는 파라미터가 없음 (max pooling, average pooling 등의 방법을 사용)
• Why max pooling?





  • conv layer를 거쳐 출력되는 값들은 '활성화' 정도를 나타냄
  • 이미지를 '인식'한다는 관점에서 봤을 때 그 값들이 어디에 있었는지 보다는 그 값이 얼마나 큰지, 즉 얼마나 활성화 되었는지가 더 중요하다고 볼 수 있음
  • 따라서 일반적으로 average pooling 보다는 max pooling을 주로 사용함
